柴油机共轨电控燃油喷射技术 |

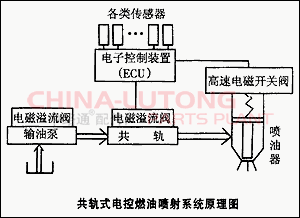

柴油机高速运转时,柴油喷射过程的时间只有千分之几秒。实验证明,喷射过程中,高压 油管各处的压力是随时间和位置的不同而变化的。柴油的可压缩性质和高压油管中柴油的压力 波动,使实际的喷油状态与喷油泵所规定的柱塞供油规律有较大的差异。油管内的压力波动有 时还会在喷射之后,使高压油管内的压力再次上升,达到令喷油器针阀开启的压力,将已经关 闭的针阀又重新打开产生二次喷油现象。由于二次喷油不可能完全燃烧,于是增加了烟度和碳 氢化合物(HC)的排放量,并使油耗增加。此外,每次喷射循环后高压油管内的残压都会发 生变化,随之引起不稳定喷射,尤其在低速区域容易产生上述现象。严重时不仅喷油不均匀, 而且会发生间歇性不喷射现象。为了解决柴油机燃油压力变化所造成的缺陷,现代柴油机采用 了一种称之为“共轨”的电喷技术。 1、原理 一般认为,柴油机喷油技术经历了传统的纯机械操纵式喷油和现代的电控操纵式喷油两个 发展阶段。现代电控燃油喷油技术的崛起,则是计算机技术和传感检测技术迅猛发展的结果。 目前,电控喷油技术已从初期的位置控制型发展到时间控制型。共轨式电控燃油喷射设技术正 是属于后者。 共轨电喷技术是指在由高压油泵、压力传感器和电子控制装置(ECU)组成的闭环系统 中,将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。它是由高压油泵将高压燃油 输送到公共供油管,通过公共供油管内的油压实现精确控制,使高压油管压力大小与发动机的 转速无关,可以大幅度减小柴油机供油压力随发动机转速变化的程度,因此,也就减少了传统 柴油机的缺陷。ECU控制喷油器的喷油量,其大小取决于燃油轨道(公共供油管)压力和电 磁阀开启时间的长短。该技术不再采用传统的柱塞泵脉动供油的原理,而是通过供轨直接或间 接的形成恒定的高压燃油,分送到每个喷油器,并借助于集成在每个喷油器上的高速电磁开关 阀的启闭,定时定量的控制喷油器喷射至柴油机燃烧室的油量,从而保证柴油机达到最佳的燃 烧比和良好的雾化,以及最佳的发火时间、足够的能量和最少的污染排放。柴油机供轨式电控 燃油系统的原理如附图所示。 2、分类 按照喷油高压形成的不同,共轨式电控燃油喷射系统有两种基本型式,即高压共轨式和中 压共轨式。 (1)高压共轨系统。高压输油泵将压力输送至共轨中消除压力的脉动,再分送到各喷油 器;当电子控制装置按需要发出指令信号后,高速电磁阀(响应在200s左右)迅速打开或 关闭,进而控制喷油器工作,即按设定的要求喷出或停喷高压燃油。 (2)中压共轨系统。中压输油泵(压力为10~13MPa)将中压燃油输送到共轨中 消除压力的脉动,再分送至带有增压柱塞的喷油器中;当高速电磁阀开关阀接收到电子控制装 置发送的指令信号后,迅速开启或关闭,从而控制燃油器的工作,迅即通过高压柱塞的增压作 用,将从共轨中来的中压燃油加压至高压(120~150MPa)后喷出或停喷。高压共轨 系统与中压共轨系统的主要判别是,高压燃油的获得方式不同;前者由高压燃油泵直接提供, 而后者则借助于增压柱塞增压后获得。 3、特点 柴油机共轨式电控燃油喷射技术集计算机控制技术、现代传感检测技术以及先进的喷油器 结构于一身。它不仅能达到较高的喷射压力、实现喷射压力和喷油量的控制,而且还能实现预 燃油喷射和后喷,从而优化喷油特性、减低柴油机噪声和大大减少废气的排放量,其特点为: (1)采用了先进的电子控制装置及配有高速电磁开关阀,使得对喷油过程的控制十分方 便,并且可控参数多,利于柴油机燃烧过程的全程优化。 (2)采用共轨方式供油,喷油系统压力波动小,各喷油器间相互影响小,喷射压力控制 精度较高,喷油量控制较准确。 (3)高速电测开关阀频率高,控制灵活,使得喷油系统的喷射压力可调范围大,并且能 方便的实现预喷射、后喷等功能,为优化柴油机喷油规律、改善其性能和降低废气排放提供了 有效手段。 (4)系结构移植方便,适应范围广,不像其他的击中电喷油系统,对柴油机的结构形式 有专门要求;尤其是高压共轨系统,与目前的小、中型及重性柴油机均能很好匹配,因而市场 前景看好。 |
